第5章 接口平台管理

iROC2.0平台提供接口服务平台工具对系统内外部接口进行管理,通过接口的配置,实现接口配置可管理,接口运行可管理,接口效率的持续优化。

【模块清单】

序号 模块名称 功能简述
1 数据源定义 用于进行数据源的定义和维护
2 MQ定义 用于MQ消息的定义和维护
3 数据通讯指令定义 用于数据通讯指令的定义和维护
4 数据比较配置 用于数据比较配置的定义和维护
5 接口平台监控 用于对接口运行情况的监控
6 数据稽核查询 用于对数据稽核情况的查询
7 任务调度 用于对任务调度的查询

5.1 接口配置

5.1.1 数据源定义

【功能说明】

用于定义系统中接口所使用数据库的链路配置和管理。

【数据衔接】

上游处理:无。

下游处理:无。

【操作要点】

1、点击【新增】,进行数据源的配置和保存。

2、也可以对现有的数据源进行编辑和删除管理。

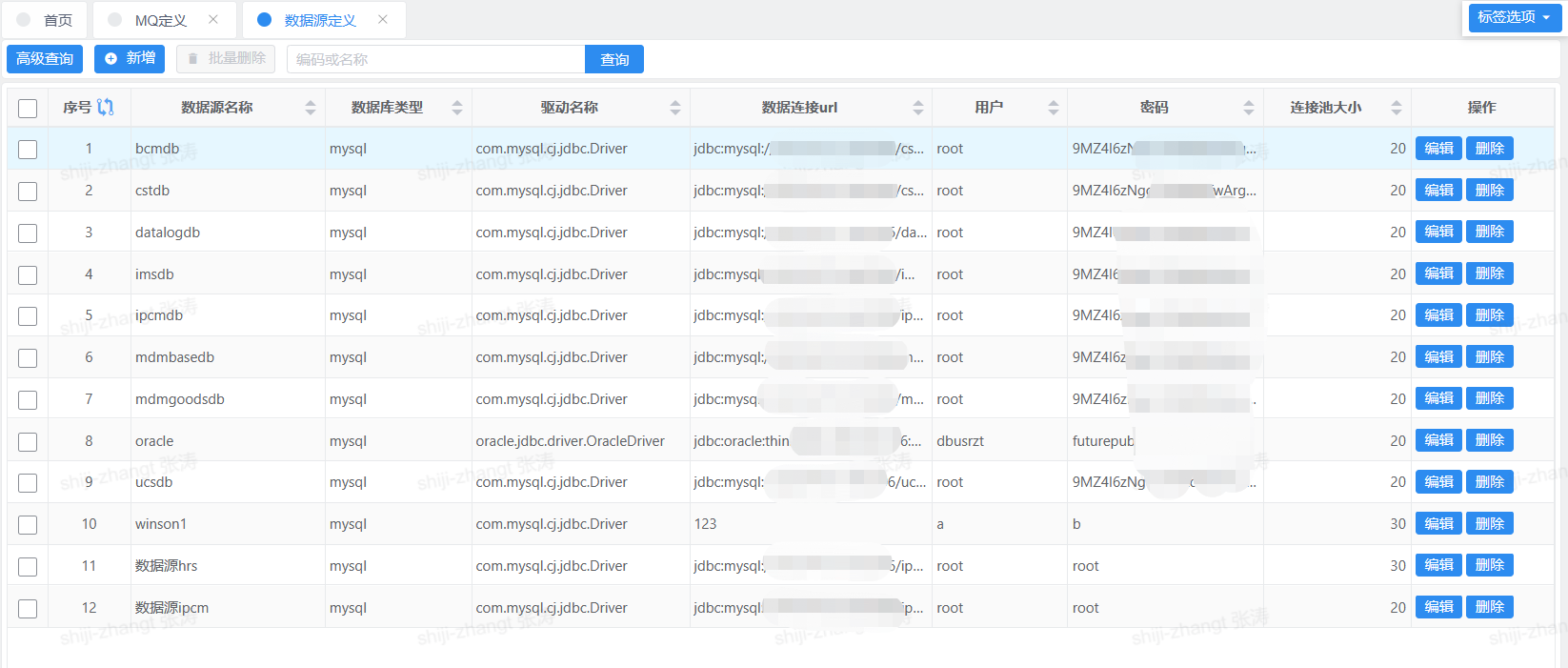

图示: 数据源定义

【系统配置】

项目 简要说明
数据库类型 mySQL/ORACLE

5.1.2 MQ定义

【功能说明】

用于定义MQ消息通知的各项服务配置;

【数据衔接】

上游处理:无。

下游处理:无。

【操作要点】

1、点击【新增】,进行MQ消息的配置和保存。

2、也可以对现有的MQ消息进行编辑和删除管理。

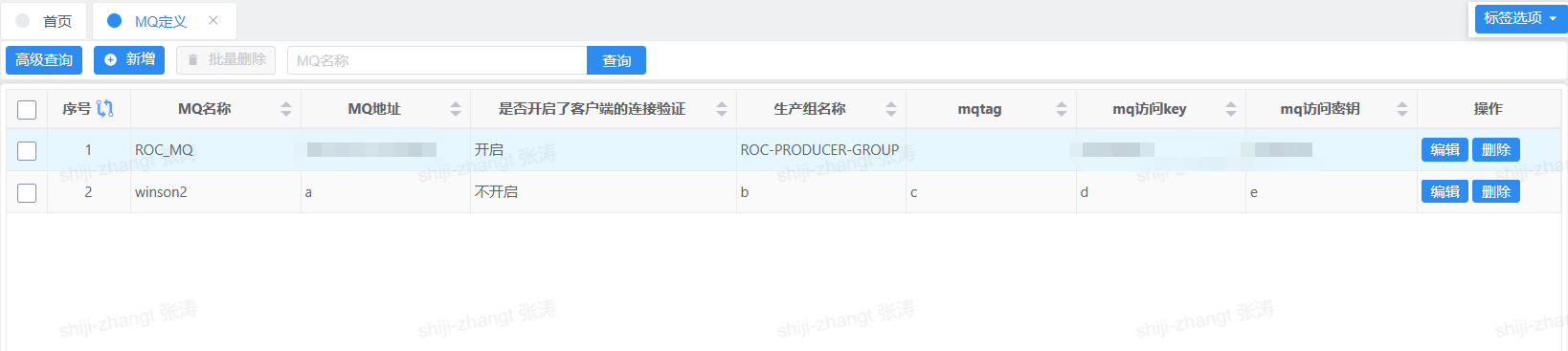

图示: MQ**定义**

5.1.3 数据通讯指令定义

【功能说明】

用于定义系统接口之间进行数据同步时,相应的数据同步指令配置;

【数据衔接】

上游处理:无。

下游处理:无。

【操作要点】

1、点击【新增】,进行数据通讯指令的配置和保存。

2、也可以对现有的数据通讯指令进行编辑和删除管理。

图示: 数据通讯指令定义

5.1.4 数据比较配置

【功能说明】

用于对不同系统接口之间的数据进行对比和校正。

【数据衔接】

上游处理:无。

下游处理:无。

【操作要点】

1、点击【新增】,进行数据比较方式的配置和保存。

2、也可以对现有的数据比较方式进行编辑和删除管理。

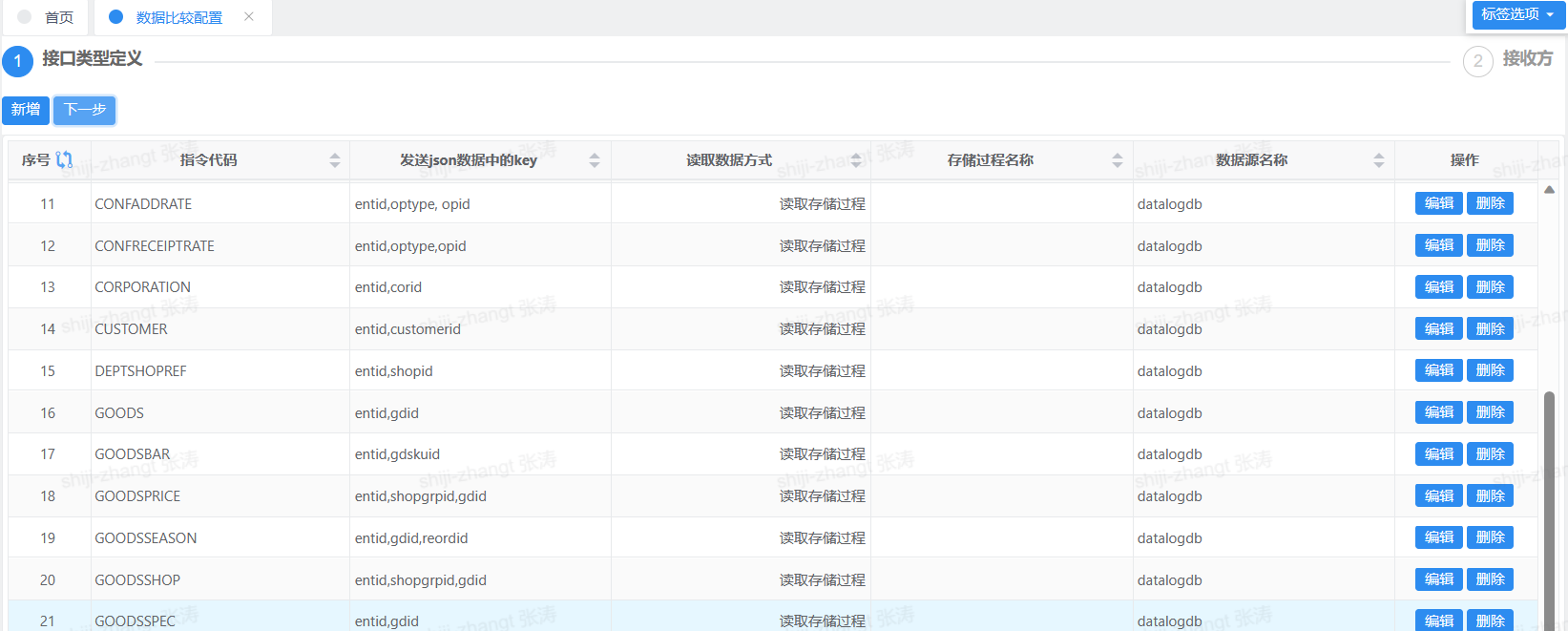

图示: 数据对比配置

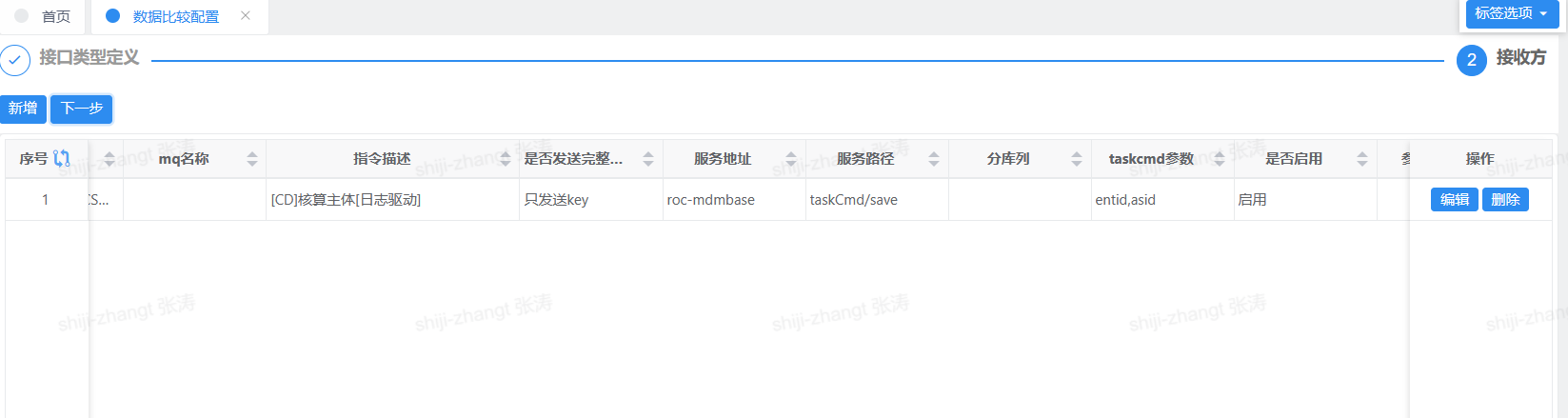

图示: 数据对比配置—接收方

5.2 接口运行监控

5.2.1 接口平台监控

【功能说明】

用于查看接口平台待执行的接口数量,以及MQ、TaskCmd、单据类型的处理数量

【数据衔接】

上游处理:无。

下游处理:无。

【操作要点】

1、点击报错详情,可以查看相应的错误原因。

2、根据错误原因进行问题处理后,点击重置,可以重新处理对应的任务。

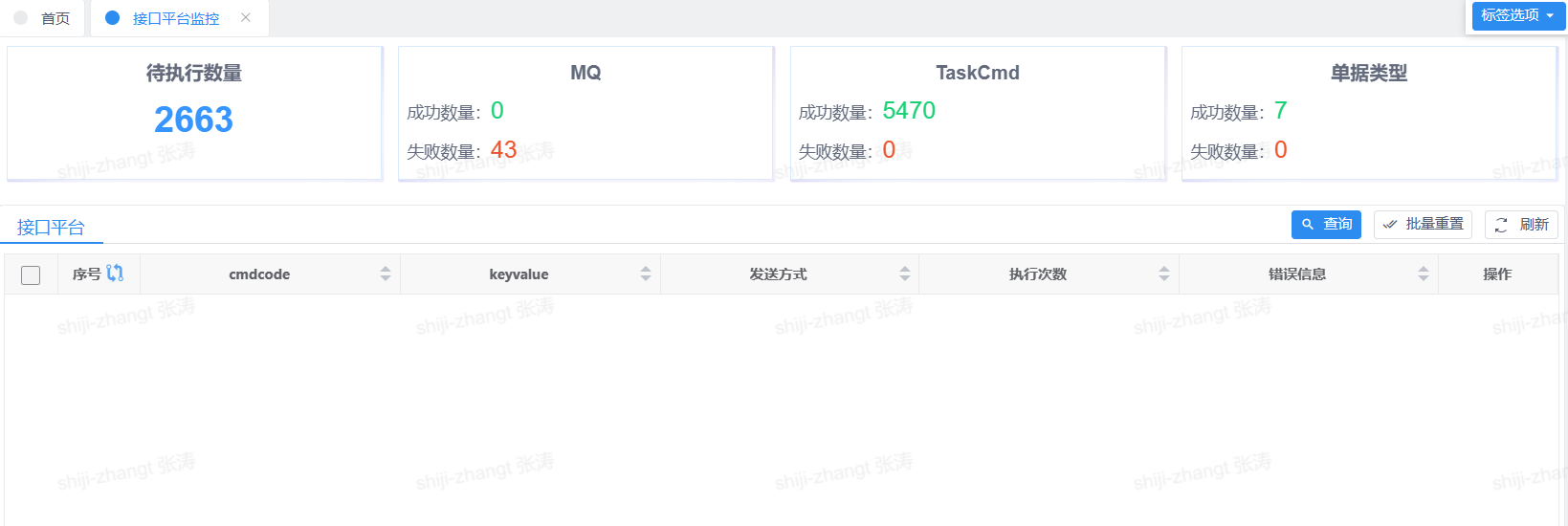

图示: 接口平台监控

5.2.2 数据稽核查询

【功能说明】

用于对数据稽核的执行情况进行查看。

【数据衔接】

上游处理:无。

下游处理:无。

【操作要点】

1、点击报错详情,可以查看相应的错误原因。

2、根据错误原因进行问题处理后,点击重置,可以重新处理对应的任务。

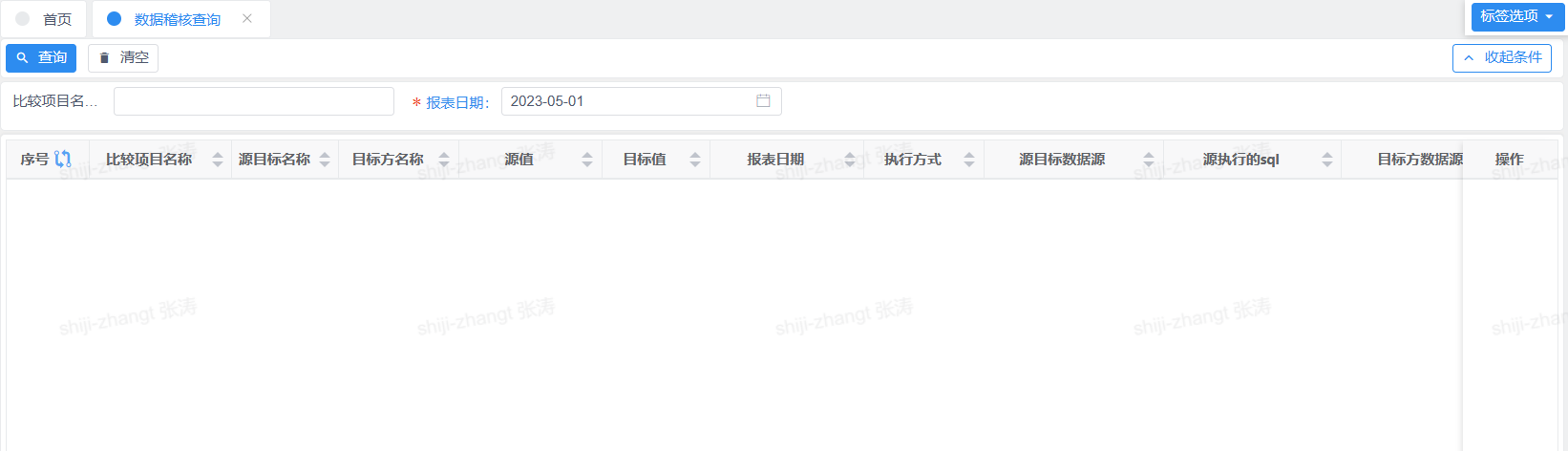

图示: 数据稽核查询

5.2.3 任务调度

【功能说明】

查看系统中任务调度处理的情况,包含处理成功和处理失败的数量和明细信息。

【数据衔接】

上游处理:无。

下游处理:无。

【操作要点】

1、点击报错详情,可以查看相应的错误原因。

2、根据错误原因进行问题处理后,可以重新执行。

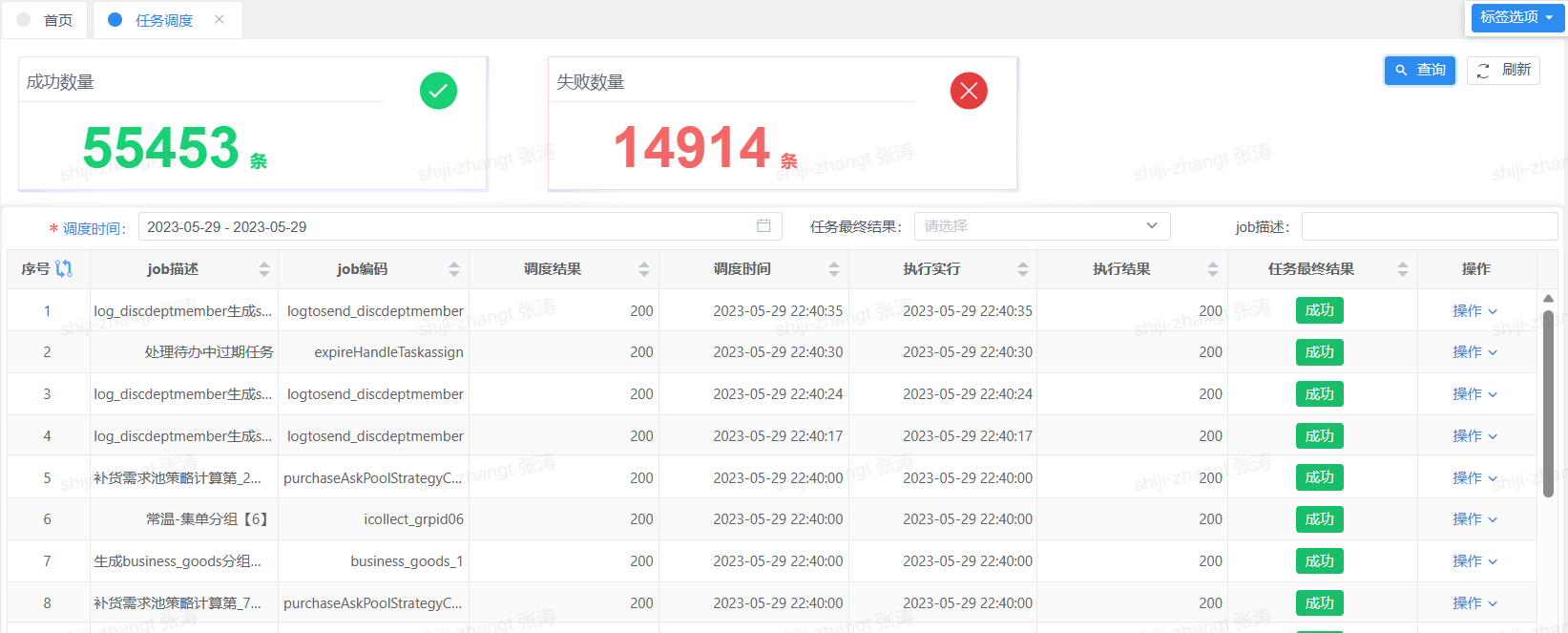

图示: 任务调度—成功

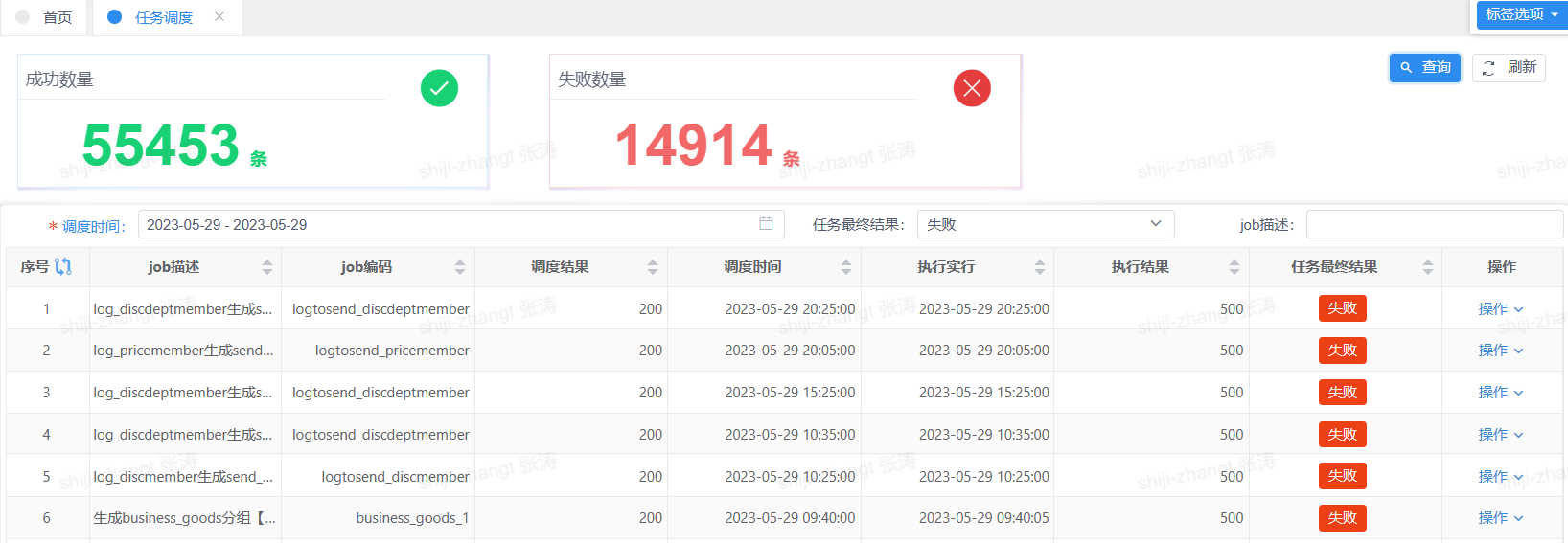

图示: 任务调度—失败

【系统配置】

项目 简要说明
操作 调度备注/执行备注/执行一次;当处理失败时,可以点击操作“执行一次”来重新执行任务
Job描述 必须完整匹配才可以查询到对应的任务列表

* 手 册 内 容 结 束 *

* 最后更新时间:2023-06-20 10:37 *

文档更新时间: 2023-08-18 05:59   作者:roc
